想要实现混凝土3D打印成品的表面光滑，核心在于“趁湿修整”与“硬化精磨”的工艺结合。通过在打印初凝阶段进行人工压抹，并在完全硬化后配合高目数金刚石磨片分级研磨，可以有效消除打印层纹，达到大理石般的细腻质感。作为行业领先的集成服务商，杰呈3D打印工厂凭借深厚的材料科学底蕴，为您提供从高精度打印到极致后处理的一站式建筑科技解决方案。
一、 为什么混凝土3D打印表面会有“层纹感”？

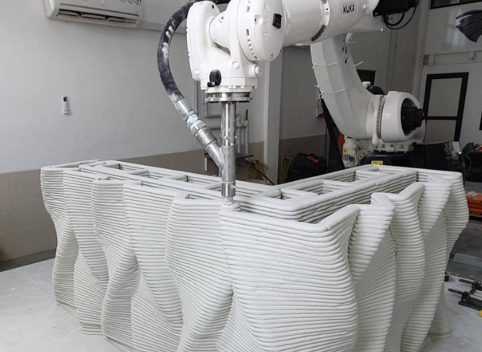

由于混凝土3D打印属于增材制造，是通过喷头逐层堆叠浆料而成，不可避免地会产生类似于台阶的波纹。这种纹路不仅影响美观，在户外环境下还容易积灰、渗水。解决光滑度问题的关键，不在于掩盖纹路，而在于改变表面的物理结构。
二、 实现光滑表面的三个实战阶段
- 初凝期的“抹平”：在混凝土尚未完全失去塑性前，使用专业的不锈钢抹刀或高频振动修补工具。这个阶段是成本最低、效率最高的处理时机。
- 半硬化期的“铲刮”：待材料达到一定强度但未完全硬化（通常为打印后4-8小时），利用合金刮刀去除明显的凸起楞条。
- 完全硬化后的“研磨”：这是决定最终光泽度的关键步骤。必须遵循由粗到细的研磨逻辑，严禁跳号操作。
三、 杰呈3D打印工厂实战案例深度拆解
在某大型异形景观建筑项目中，客户要求打印出的座椅表面必须达到镜面级光滑，且不允许有任何涂层感。杰呈3D打印团队介入后，首先优化了浆料的触变性与骨料级配，确保打印出的层高误差控制在1mm以内。在打印完成后，我们采用了“湿法研磨”策略：
- 第一步：使用50#金刚石金属磨块进行开面，快速切平层纹，露出密实的混凝土基材。
- 第二步：喷洒自主研发的混凝土密封固化剂，提升表面硬度，防止研磨时产生崩边。
- 第三步：依次使用200#、500#、1000#、3000#树脂磨片循环研磨。
经过专业处理，最终成品表面光泽度实测达到60度以上，触感温润如玉，彻底解决了用户担心的“粗糙、廉价感”问题。
四、 提升光滑度的专业技巧建议
在实际操作中，很多用户反映磨不平或者磨完后发乌。请务必注意：研磨时的冷却水量必须充足。干磨容易产生大量粉尘堵塞磨片，且高温会导致混凝土表面局部脆化。
| 磨片目数 | 主要功能 | 预期效果 |
|---|---|---|
| 50# – 150# | 找平与开面 | 消除层纹台阶，露出骨料 |
| 300# – 800# | 细磨与收光 | 表面开始细腻，呈现哑光感 |
| 1000# – 3000# | 抛光与精修 | 产生明显光泽，触感极佳 |
五、 警示：避免进入这些误区
严禁在混凝土标号不足时强行进行机械大面积磨削，否则容易导致表层剥落。同时，后期如果不做化学固化处理，单纯物理研磨出来的光滑度往往难以持久，容易出现返碱现象。
混凝土3D打印不仅是一项建造技术，更是一门关于材料美学的艺术。如果您正在为打印成品的表面质量困扰，或者有复杂的建筑异形构件需要高标准落地，欢迎咨询杰呈3D打印。我们不仅提供领先的打印设备与材料方案，更拥有成熟的后处理工艺体系，助您的设计从图纸完美跃迁至实物。
