解决3D打印全透明耗材模糊不透亮的核心在于严格的热处理工艺控制，通过长时间恒温烘干消除水分干扰并配合高于常规5°C至10°C的打印温度，可以显著提升成型件的内部融合度与光学透光率。很多厂家在打印透明件时，往往只关注分层厚度，却忽略了耗材吸湿导致的微气泡以及挤出温度不足造成的内应力折射，这正是导致作品发白、浑浊的根本原因。作为行业深耕者，杰呈3D打印工厂凭借精密的过程管控，确保每一件透明制品都能达到光学级的纯净质感。

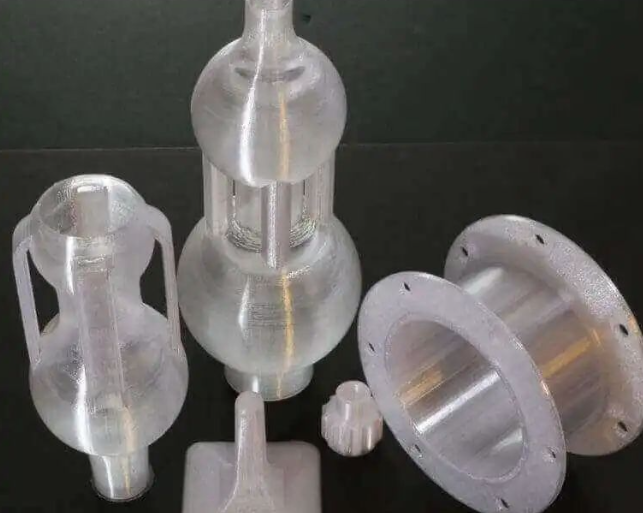

- 痛点识别：为什么你打印的透明件总像蒙了一层磨砂雾气？
- 根源剖析：微量水分受热汽化与分子链排列不均。
- 实战方案：标准化干燥流程 + 进阶参数调优。
第一步：深度干燥，从源头切断“雾化”可能。
透明耗材如PETG、PC或PMMA具有极强的亲水性。即使是肉眼看不见的微量水分，在喷头加热的瞬间也会膨胀成微米级的气泡。这些气泡包裹在模型内部，光线穿过时会产生剧烈的散射，导致视觉上的模糊。建议在打印前使用专门的烘干箱，在60°C至70°C的环境下连续干燥至少6小时以上。干燥后的耗材应当直接在密封或带有加热功能的供料箱中进行打印，避免环境湿度二次污染。
第二步：高温设置，追求极致的分子融合。
普通打印温度下，层与层之间的结合面会留下微小的缝隙。光线在经过这些界面时会发生全反射，形成明显的层纹感。适当调高喷头温度可以降低熔体的粘度，使材料在挤出后能够更充分地流平并填充缝隙。同时，必须大幅度降低降温风扇的转速，甚至完全关闭风扇，以延长材料的液态时间，让光线能够无阻碍地穿透材料内部。
在为某高端汽车品牌定制导光柱部件时，客户要求成品必须具备极高的聚光性能且表面无可见晶点。杰呈3D打印工厂技术团队介入后，首先对高透明PC耗材进行了80°C、持续12小时的真空脱水处理。在打印阶段，我们将喷头温度提升至285°C，并将打印速度放慢至30mm/s，同时关闭所有冷却系统。通过这种高热能、慢速率的打印策略，成品的透光率从最初的65%直接跃升至92%，完全替代了传统注塑样件，缩短了产品开发周期。
第三步：路径优化，减少内部折射面。
除了温度，切片设置中的填充率和填充样式也至关重要。100%的实心填充是保证透亮的基础，但更专业的做法是采用“对齐填充”或“直线填充”，确保每一层的纹路方向保持一致。这样光线在纵向穿透时，遇到的阻碍最少，视觉效果自然更加纯净透明。
警示要点：
- 不要试图通过后期抛光来解决内部模糊，内部透亮是印出来的，不是磨出来的。
- 打印环境的尘埃也是透明件的大敌，保持设备的封闭性是杜绝内部杂质的关键。
追求完美的透明度不应是概率事件，而是技术参数与工厂经验的必然产物。如果您正在面临透明模型透光率低、表面发黄或内部浑浊的难题，杰呈3D打印工厂愿意为您提供基于实战的解决方案。我们不仅提供高品质的打印服务，更在工艺研发上持续投入，确保每一个细节都能精准触达您的设计需求。选择杰呈3D打印，让您的创意在光影间实现透明无瑕的呈现。
如果您有透明件打印或结构优化的需求，欢迎随时联系我们进行深度技术探讨。
