在建筑工业化进程中，混凝土3D打印技术凭借其快速成型、结构自由度高的优势成为研究热点。然而，材料性能的稳定性直接影响打印构件的力学强度、耐久性及工程适用性。本文从材料科学视角系统解析影响混凝土3D打印材料性能的关键因素，为技术优化提供理论支撑。
材料配比设计的科学性
混凝土3D打印材料的配比需平衡流动性与凝结速度。以硅酸盐水泥基材料为例，水胶比控制在0.3-0.4时，既能保证泵送顺畅又可避免塌落变形。华中科技大学研究表明，添加5%-8%的硅灰可提升材料粘聚性，减少打印层间开裂风险。此外，骨料级配需满足粒径分布曲线，如采用连续级配的碎石（5-20mm）与细砂（0-5mm）组合，可实现打印过程的连续供料与均匀堆积。
打印工艺参数的精准调控

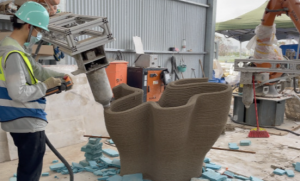

打印喷头的移动速度、挤出压力及层厚设置直接影响材料性能。当喷头移动速度过快时，易出现材料拉丝断裂；速度过慢则导致层间堆积过厚。研究表明，挤出压力需与材料粘度匹配，如对于粘度为200Pa·s的材料，推荐挤出压力为0.6-0.8MPa。层厚设置需结合构件尺寸，如薄壁结构宜采用3-5mm层厚，而承重构件可增至8-10mm以增强层间结合强度。
环境温湿度的动态适配
环境条件对混凝土3D打印材料的早期强度发展至关重要。温度每升高10℃，水泥水化速率加快1倍，但过高温度（＞35℃）会导致材料快速凝结，影响可打印时间窗口。湿度控制同样关键，相对湿度低于50%时，材料表面易失水开裂；高于90%则延缓水化进程。实际应用中需配置温湿度监控系统，如迪拜未来博物馆打印现场采用智能雾化装置，将环境湿度稳定在60%-70%。
后处理强化的技术路径
后处理工艺对混凝土3D打印构件的最终性能具有决定性作用。热养护可促进水化反应，如采用80℃蒸汽养护24小时，可使构件抗压强度提升40%。化学加固方面，表面涂覆硅烷浸渍剂可形成憎水层，提升构件耐久性。机械强化则通过施加外部压力（如振动压实）消除内部孔隙，研究表明，经过后处理的构件孔隙率可降低至5%以下，力学性能接近甚至超过传统浇筑混凝土。
混凝土3D打印材料性能的优化需综合考量材料设计、工艺参数、环境控制及后处理技术四大维度。随着纳米材料改性、智能打印头研发等技术的突破，未来混凝土3D打印将实现从“可打印”向“高性能可打印”的跨越，为建筑业的绿色转型提供核心技术支持。
