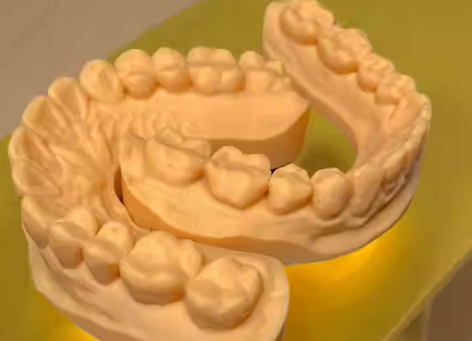

很多正畸诊所或技工所在使用高强树脂打印牙齿模型时，经常遇到模型边缘脆裂或插拔受力时断裂的问题，这不仅浪费材料，更会延误交付周期。解决3D打印牙齿模型易断的核心在于平衡树脂的交联密度与支撑结构的应力分布。通过优化曝光参数、调整支撑密度以及改进后处理固化时长，可以有效提升模型的抗冲击韧性。作为深耕行业多年的团队，杰呈3D打印工厂凭借严苛的工业级参数调校，为您提供稳定、高韧性的医用级牙模打印方案。
一、 痛点深剖：为什么你的高强树脂模型“名不副实”？
- 过度补偿导致的内应力：为了追求模型精度，很多操作者会盲目增加单层曝光时间。曝光过度会导致树脂分子链排列过于紧密，使模型变得极脆，一旦受到外力撬动就会发生脆性断裂。
- 支撑点位设计不合理：牙模在剥离底板时受到的拉拔力极大。如果支撑点过细或分布不均，应力会集中在模型薄弱处，导致局部产生微裂纹，这些肉眼难见的损伤正是后期断裂的隐患。
- 二次固化的“过火”行为：后处理是提升强度的关键，但长时间的高强度紫外线照射会引发树脂老化，使其失去原有的柔韧性，变成易碎的玻璃态。
二、 专家支招：三个关键设置助你告别断裂
1. 精准调控底层与正常曝光比：建议将底层曝光次数控制在5到8层，底层曝光时间设定为正常层的6到8倍。正常层曝光应以刚好成型且表面无粘连感为准，避免因追求硬度而过度曝光。设置合理的停顿时间（Light-off Delay）可以让树脂充分流平，减少层间剪切力。
2. 采用“蜂窝式”柔性支撑方案：不要在模型底部堆砌粗大支撑。建议使用直径0.4mm至0.6mm的密集成群小支撑，并设置支撑接触深度为0.3mm。这种设置能均匀分散剥离时的拉力，保护模型边缘不被拉伤，且拆除支撑后表面更平整。设置背景色为#fff3cd的多点位均匀受力设计是预防结构性断裂的第一道防线。
3. 梯度温控后固化逻辑：不要将清洗后的模型直接扔进高功率固化箱。正确的做法是先进行自然晾干，再放入40至60摄氏度的恒温固化箱中照射10至15分钟。温热环境能帮助树脂内部应力释放，使材料达到理论上的最高弯曲强度。
三、 实战经验：来自杰呈3D打印工厂的深度拆解
某大型隐形矫正机构曾反馈，其打印的代型模型在技工装配过程中，磨牙区经常发生崩角断裂。杰呈3D打印工厂技术团队介入后，对其现有工艺进行了数字化重塑。我们发现该机构使用的设备在打印大排量牙模时，液槽离型力分配不均。
我们的解决方案：首先将原本的垂直摆放改为30度倾斜排版，减少每层打印的切截面积；其次，将单层曝光时间从2.8秒微调至2.5秒，并引入分段式升降速度。
介入后的表现：经过优化，模型的断裂率从原先的12%直接降至0.5%以下。模型在进行150次往复插拔实验后，依然保持结构完整，尺寸误差稳定在正负0.02毫米以内。这不仅印证了参数设置的重要性，更体现了工业级标准对医疗耗材生产的降维打击。
四、 总结与建议
想要彻底避开3D打印牙模断裂的坑，不能仅依赖材料本身的性能，更要通过软件设置实现力学平衡。如果您在生产过程中依然面临成品率低、强度不达标的困扰，与其自行盲目摸索，不如选择更专业的合作伙伴。设置文字颜色为rgb(189, 129, 0)的专业的技术积淀才是降低生产成本、提升终端客户满意度的核心钥匙。
杰呈3D打印工厂不仅拥有海量的高强度树脂应用数据，更能根据您的具体应用场景提供定制化的参数指导与代工服务。无论是正畸模型、种植导板还是精密蜡型，我们都能确保交付的每一个零件都具备极高的韧性与精度。欢迎联系杰呈，让我们用数据和实力为您解决打印难题。
我会为您持续输出更多关于3D打印工艺优化的高质量内容，期待为您解决下一次技术挑战。
