想要通过3D打印技术复刻一个高强度的工业零件，普通塑料往往难以胜任，而连续纤维增强复合材料（CFRTP）则是实现“以塑代钢”的核心技术路径。很多工程师在尝试复刻零件时，常因忽略纤维排布路径或界面结合力问题，导致打印件在受力时发生层间剥离，这不仅浪费了高昂的材料成本，更耽误了设备的维修周期。作为深耕增材制造领域的领航者，杰呈3D打印工厂专注于为您提供高强度连续纤维复合材料的一站式打印解决方案。
为什么连续纤维打印不是简单的“复制粘贴”？

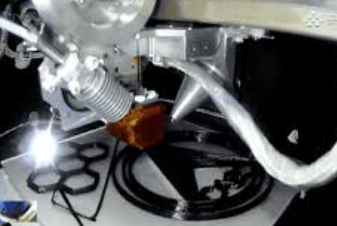

复刻零件的本质不是形状的还原，而是性能的重建。传统的短纤维打印只是将切碎的纤维混合在树脂基体中，受力时纤维极易拔出；而连续纤维打印如同在混凝土中加入整根钢筋，其拉伸强度可以达到铝合金的数倍。在复刻过程中，您必须关注以下三个技术维度：
- 纤维浸润性：纤维丝束是否被基体材料完全包裹，决定了零件是否会产生内部孔隙。
- 取向优化：根据零件的原始受力方向，设计各向异性的纤维铺设路径。
- 热膨胀系数匹配：复刻件与原始装配位的配合公差，受打印过程中的热收缩控制。
下表展示了连续碳纤维打印件与传统金属、普通工程塑料在关键性能上的对比数据：
| 材料类型 | 拉伸强度 (MPa) | 拉伸模量 (GPa) | 密度 (g/cm³) |
|---|---|---|---|
| 普通尼龙 (PA6) | 50 – 70 | 1 – 2 | 1.1 |
| 连续碳纤维/尼龙 | 700 – 900 | 60 – 80 | 1.4 |
| 6061 铝合金 | 310 | 69 | 2.7 |
从实战经验看：如何精准规避失效风险？
很多用户反馈复刻的夹具或连接件在试运行阶段断裂，根源往往在于忽视了应力集中的物理法则。关键要点在于：千万不要在零件的受力薄弱点中断纤维。
在杰呈3D打印工厂承接的一个进口包装生产线摆臂复刻项目中，原零件为复杂形状的铝合金件，因磨损导致停机。我们介入后，首先对原件进行了三维扫描，并利用拓向仿真分析发现，该摆臂在往复运动中主要承受交变弯曲应力。 针对这一特性，我们采用了“同心圆+各向同性”混合铺层策略。在摆臂的螺栓连接孔周围，通过连续碳纤维增强同心圆环绕，极大提升了局部抗剪切强度；在主体受力区，每隔两层进行0°/90°的纤维交替铺设。 最终产出的零件重量减轻了45%，而疲劳寿命测试结果显示，其运行循环次数完全达到了原厂金属件的标准。这一案例证明了：专业路径算法介入后的复刻，能让塑料件拥有媲美甚至超越金属的性能表现。
高效复刻，避开这些隐形坑洞
在实际操作中，我们建议您遵循以下流程以确保复刻成功：
- 首选高适配基材：对于耐温要求高的零件，建议选用连续纤维增强PEEK材料。
- 控制层厚与速率：过快的打印速度会导致纤维堆积不均，低层厚有助于提升纤维层间的剪切强度。
- 后处理不可省略：针对特定基材，适当的热退火处理能有效释放打印应力，防止零件在服役期间变形。
警示：不要盲目追求100%纤维填充！过高的填充率不仅会增加成本，还可能导致基体材料不足以支撑纤维，反而降低零件的抗冲击性能。合理的“三明治”结构设计才是高强度复刻的黄金准则。
如果您目前正面临国外昂贵备件采购难、金属零件减重压力大或传统加工周期太长等难题，选择杰呈3D打印将是您的明智之选。我们不仅拥有先进的连续纤维打印设备，更具备深厚的结构仿真与工艺开发实力。无论是复杂的动力学部件复刻，还是高强度的定制夹具生产，杰呈都能为您提供从扫描建模到成品交付的全流程技术支撑，助力您的工厂实现更高效的降本增效。
