解决3d打印真空镀膜深孔发黑的关键在于精确控制离化率与优化挂具角度，确保金属蒸汽能够均匀穿透微米级的孔隙。很多厂家在处理复杂件时常遇到外观漂亮但深孔处“如墨斗”的尴尬，这不仅影响产品良率，更让终端客户质疑制造工艺。针对这一行业痼疾，杰呈3D打印工厂凭借十余年精密后处理经验，为您提供从成型到膜层生长的一站式高品质解决方案。
为什么你的3d打印件在真空镀膜后，孔深处总是黑乎乎的一片？
- 绕射性不足：传统的蒸发镀膜如同打手电筒，光照不到的阴影区（深孔内部）自然无法形成有效的膜层。
- 气体残留：3d打印零件由于其微孔结构，容易在孔洞深处聚集残留的清洗剂或空气，真空状态下受热放气，导致膜层氧化变色。
- 等离子体密度低：如果设备的离化能力弱，带电粒子无法被电场吸引进入深孔，只能在表面堆积。
要把这个坑填平，必须从前处理除气、磁控溅射工艺调优以及夹具二次开发这三个维度深度切入。
针对深孔黑化问题的专业避坑指南：
第一，前处理的高真空烘烤排气。3d打印件在进入真空腔体前，必须经过长时间的恒温脱水处理。如果不解决材料内部的微量水分和油脂，一旦开始镀膜，这些挥发物就是污染源。
第二，采用多弧离子镀或中频磁控溅射。相比简单的蒸发镀，离子镀具有极佳的绕射性。通过调整偏压，让金属离子在电场作用下“拐弯”进入孔内，从而解决覆盖率不足的问题。

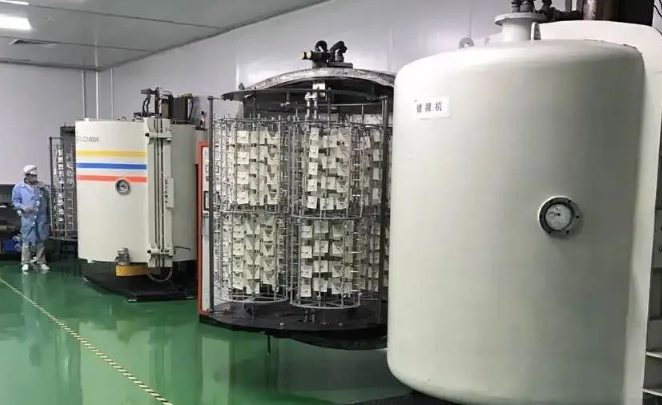

第三，自转与公转结合的定制挂具。为了让每一个孔洞都迎向靶材，必须精准计算工件在腔体内的翻转逻辑，确保没有盲区。
杰呈实战经验：去年我们承接了一批用于精密光学仪器的3d打印铝合金结构件，其特征是含有大量直径2mm、深度达15mm的盲孔。客户此前在其他工厂打样，孔内黑化率高达80%。杰呈技术团队接手后，首先重新定义了前处理的超声波清洗频段，随后在真空室内增加了辅助阳极增强电离，并将脉冲偏压精准控制在最优区间。经过测试，零件孔内附着力与颜色一致性达到了99%以上，不仅解决了变黑问题，还提升了整体耐腐蚀性能。
警告：千万不要试图通过增加镀膜时长来解决孔内发黑，这只会导致表面膜层过厚龟裂，而孔内依然如故。
在杰呈，我们深知每一件3d打印作品都承载着设计的灵魂。我们不仅拥有先进的PVD镀膜设备，更有一群对工艺细节近乎偏执的技术专家。如果您正被深孔黑化、膜层脱落或颜色不均所困扰，把专业的事情交给杰呈，让您的产品从内到外散发工业之美。
关于3d打印真空镀膜的常见问答（FAQ）：
Q1：所有材质的3d打印件都适合做真空镀膜吗？
答：理论上树脂、尼龙、金属件均可。但树脂和尼龙需考虑材料的耐温性，必须使用低温镀膜工艺，防止基材变形。
Q2：深孔径深比达到多少会产生黑化风险？
答：通常径深比超过1:3时，普通工艺就会出现明显的颜色衰减。超过1:5则属于高难度，必须使用本文提到的特殊离子镀技术。
Q3：镀膜后的深孔会影响零件的尺寸精度吗？
答：PVD镀膜厚度通常在0.1至1微米之间，对绝大多数精密零件的装配尺寸几乎没有影响，您可以放心设计。
Q4：除了变黑，孔内膜层容易脱落怎么办？
答：这通常是孔内清洗不彻底或离子轰击强度不够导致的。加强真空室内的辉光清洗步骤，能有效增强膜层与基材的结合力。
想了解更多关于3d打印后处理的黑科技，欢迎随时咨询杰呈，我们为您提供全方位的技术支撑。
