很多刚接触SLA或DLP技术的朋友都会被这个问题困扰：为什么打印出来的模型总是黏糊糊的？或者明明固化了很久，模型却变脆开裂了？清洗和固化是决定3D打印成品质量的最后一道生命线，操作不当直接会导致尺寸超差或表面细节损耗。通常情况下，手动清洗需要5到10分钟，二次固化则根据模型大小在2到15分钟不等，但真正的彻底并非单纯看时间，而是要看树脂残留是否完全剥离以及交联反应是否均匀达标。杰呈3D打印工厂凭借多年工业级大批量生产经验，为您深度解析高精度成品背后的后处理严苛标准。
一、 痛点分析：为什么你的模型总是洗不干净、固化不透？
- 残留树脂隐患：模型缝隙或盲孔内的液体树脂若清洗不净，固化后会填满细节，导致结构失效。
- 过度固化陷阱：长时间的紫外线照射会使材料内应力过大，导致模型表面发黄、变脆甚至自然崩裂。
- 溶剂选择误区：盲目使用低浓度酒精，不仅洗不掉高粘度树脂，还会使模型表面产生白雾。
二、 工业级标准：拆解彻底清洗与固化的精准流程
在杰呈3D打印工厂的无尘后处理车间，我们严格执行以下三步法，确保每一件交付客户的样品都达到手板级质感：

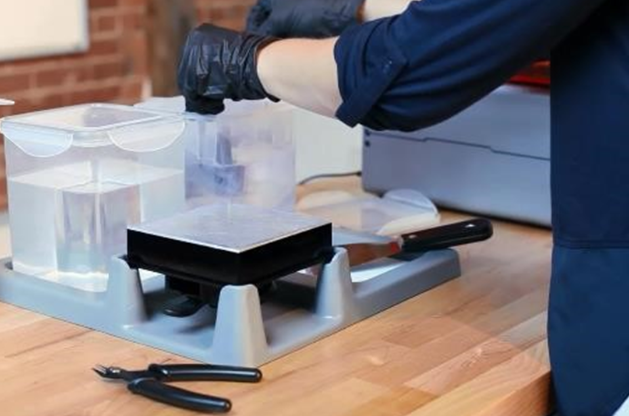

1. 梯度清洗法：不要指望一桶溶剂洗到底。我们采用粗洗加精洗的模式。先在95%以上工业异丙醇中震荡去除90%的浮浆，再转入超声波清洗机进行精洗。注意：超声波震荡时间严禁超过3分钟，否则溶剂会渗透进模型基材导致涨裂。
2. 彻底干燥是固化的前提：清洗后的模型必须完全吹干或自然阴干。残留的溶剂如果直接进入固化箱，会在表面形成永久性的白色斑点，严重影响喷漆和电镀效果。
3. 360度旋转固化：固化灯珠的波长必须与树脂感光中心匹配（通常为395-405nm）。固化时间不是越长越好，而是要追求内外一致的硬度表现。对于壁厚超过5mm的工件，需要通过多次短时间照射来防止核心过热变形。
三、 杰呈实战案例：高难度复杂结构件的工艺控制
近期，杰呈3D打印工厂承接了一批具有微细流道结构的液压阀模型。客户反馈之前在其他地方做的产品流道内部堵塞严重，且安装位脆性大。杰呈技术团队介入后，针对该结构制定了专项后处理方案：首先利用专用高压喷淋设备冲洗内部流道，确保无树脂挂壁；随后采用定制的软性紫外灯条深入大尺寸空腔内部进行内固化。通过精准控制二次固化能量密度，我们将模型韧性提升了30%，且流道通透率达到100%，完美解决了客户装机测试时的爆裂痛点。
四、 为什么选择杰呈3D打印工厂？
我们深知，3D打印不仅仅是设备的竞争，更是工艺细节的博弈。杰呈3D打印工厂拥有一整套完善的质量监控体系，从切片补偿到最终的清洗固化，每一个环节都有数据支撑。如果您正在为模型精度不达标、表面粗糙或容易损坏而苦恼，不妨将专业的事交给专业的我们。我们提供的不仅仅是白模，更是拿来即用的高精度工业零件。
关于3D打印清洗固化的FAQ：
Q1：可以用普通酒精代替异丙醇吗？
答：可以，但建议使用95%以上浓度的乙醇。低浓度酒精含水量高，会导致模型表面发白且难以干透。
Q2：固化太久模型变黄了还能救吗？
答：变黄通常意味着材料发生了氧化和过度交联，这是不可逆的化学变化。建议后续通过表面喷漆或上色进行遮盖。
Q3：为什么洗完的模型表面会有白粉？
答：这通常是因为模型表面的酒精还没干透就进行了紫外线固化，酒精与树脂单体反应形成了颗粒状物质。固化前务必保持表面绝对干燥。
Q4：所有的树脂都需要二次固化吗？
答：绝大多数光敏树脂都需要。二次固化能显著提升模型的力学强度、热变形温度以及表面硬度，是达到最终性能指标的必经环节。
如果您有更多关于复杂件打印或后处理的需求，欢迎咨询杰呈3D打印，我们为您提供一站式技术解决方案。
