3D打印不仅仅是按下开始键那么简单，很多设计图纸在屏幕上完美无瑕，一旦实地打印就会出现崩塌、拉丝或表面粗糙等毁坏性问题。 搞清楚悬垂、支撑与镂空这三大核心物理逻辑，是解决打印失败、降低废品率的唯一路径。杰呈3D打印工厂凭借十年精密制造经验，为全球客户提供从设计优化到高精度成品的一站式手板定制服务。 只有在建模阶段就预判物理受力与结构约束，才能确保您的创意在现实中精准着陆。
一、 悬垂角度：决定表面质量的生死线
在3D打印中，每一层都需要下方有支撑物，如果模型某一部分向外伸出且下方悬空，这就是悬垂。 通常情况下，当悬垂角度超过45度时，重力会导致熔融的材料在凝固前发生下垂。
- 45度原则： 大多数打印机在不需要额外辅助的情况下，可以处理45度以内的斜坡。
- 阶梯效应： 角度越大，层与层之间的重叠面积越小，表面越容易出现锯齿状。
- 优化策略： 尽量通过倒角或圆角设计，将悬垂角度控制在安全范围内。
二、 支撑结构：必要的恶魔
支撑是为了解决极端悬垂和跨桥结构而存在的临时骨架。 虽然它能保证模型不崩塌，但也会带来后处理麻烦和材料浪费。
- 接触点损伤： 支撑移除后，接触面往往会留下难以磨平的点状痕迹。
- 分块打印： 为了追求极致的表面光洁度，专家建议将复杂模型拆解后打印，再进行无缝拼接。
- 水溶性支撑： 对于内腔复杂的零件，可以使用双喷头技术，利用可溶解材料简化后处理过程。

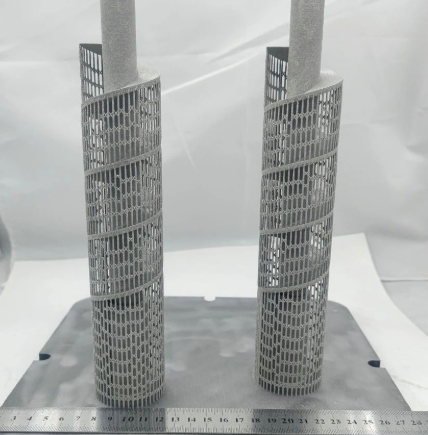

三、 镂空设计：减重与降本的平衡术
盲目追求全实心打印不仅耗时冗长，更会导致内部热应力积聚引发翘曲变形。 镂空设计配合合理的填充率，是工业级打印的标配。
- 排气孔设置： 如果是光固化打印，镂空模型必须设计排气孔，否则内部负压会导致模型破裂。
- 壁厚标准： 镂空不代表薄如蝉翼，必须保证壁厚在1.5mm以上以维持结构强度。
- 内部填充： 采用蜂窝状或三角支撑填充，能以最轻的重量获得最高的刚性。
【实战经验拆解】
项目名称： 某工业无人机复杂机身外壳打印
痛点分析： 客户原始数模包含大量超60度的悬垂结构，且内部空间狭小无法物理拆除支撑，导致前几家供应商交付的产品表面惨不忍睹。
杰呈干预方案：
1. 模型重构： 我们建议客户将机身从垂直打印改为45度倾斜摆放，利用自身结构互补，减少了60%的支撑面积。
2. 智能镂空： 在非受力区进行蜂窝镂空，并将原本的实心连接处改为渐进式壁厚设计，有效缓解了冷却过程中的收缩应力。
3. 工艺选择： 采用高精度SLA工艺，配合杰呈自研的易拆除支撑算法。
最终表现： 交付成品表面粗糙度达到Ra 1.6以下，重量减轻22%，强度测试完全达标，且总成本降低了15%。
为什么选择杰呈3D打印？
在杰呈，我们不只是在运行机器，而是在用工程思维优化每一份图纸。 面对复杂的悬垂和结构挑战，我们的技术团队会在预审阶段就为您提供专业的DFM（可制造性设计）建议。我们深知，客户需要的不是一堆废料，而是拿来即用的工业级零件。 如果您也正被模型打印失败率高、精度达不到标、表面处理困难等问题困扰，杰呈3D打印工厂将是您最稳固的后端支撑。
常见问题 (FAQ)
Q1: 为什么我的模型打印出来表面有很多拉丝和毛刺？ 答：这通常是由于悬垂角度过大或打印温度、回抽参数设置不当引起的。建议检查是否有未添加支撑的悬空区域，或适当调低打印速度。
Q2: 所有的悬垂结构都必须加支撑吗？ 答：不一定。如果两个结构之间的距离较短，可以形成桥接，优秀的打印机可以跨越短距离空隙。只要跨桥距离控制在5mm以内，通常可以实现无支撑跨越。
Q3: 镂空打印后里面残留的树脂或粉末怎么处理？ 答：必须在建模时在隐蔽处预留2-3个直径3mm以上的排水孔，打印完成后利用酒精冲洗或压缩空气吹净内部残留，否则时间久了模型会开裂。
Q4: 支撑加得越多越稳保险吗？ 答：绝对不是。 支撑过多会导致拆除困难、成本激增并严重破坏模型表面。精准计算关键受力点，用最少的支撑实现最大的稳定性才是专业水准的体现。
如果您有任何关于复杂结构打印的疑问，欢迎联系杰呈3D打印工厂，我们将为您提供免费的模型诊断服务。
