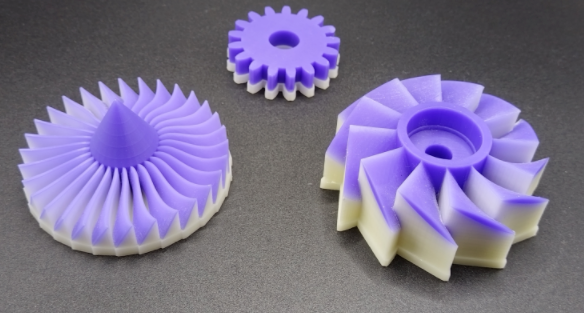

在精密制造领域，3D打印蜡材料因其独特的可熔铸性、低收缩率和易脱模特性，成为珠宝、精密铸造及医疗模型制造的核心耗材。然而，其材料特性的细微差异往往对最终产品的精度表现产生深远影响，这一关联性在复杂几何结构或微米级特征成型中尤为显著。
熔点特性与层间结合强度
蜡材料的熔点范围直接影响3D打印过程中的层间结合质量。低熔点蜡在喷墨打印或熔融沉积成型（FDM）中易产生过度熔融，导致层间扩散过度，形成“渗流”现象，降低边缘锐度；高熔点蜡则可能因冷却速度差异引发应力集中，产生层间开裂。通过动态热机械分析（DMA）测试，研究者发现熔点在55-65℃的改性蜡材料，在70℃打印平台温度下可实现最优层间结合强度，同时保持尺寸稳定性。
粘度特性与打印分辨率控制
蜡材料的流变特性对打印分辨率起决定性作用。高粘度蜡在挤出过程中易产生“拖尾”现象，导致细小特征模糊；低粘度蜡则可能因过度流动破坏预设几何形状。采用旋转流变仪测试表明，当蜡材料在120℃时的粘度控制在8-12Pa·s时，可实现25μm层厚的精确成型。这一特性在珠宝铸造中尤为关键，如0.1mm厚的花瓣结构需通过优化蜡料粘度梯度来避免熔融坍塌。
收缩率补偿与尺寸精度保障
蜡材料在冷却固化过程中的体积收缩是影响精度的核心因素。传统石蜡收缩率约1.2%-1.8%，而改性蜡料通过添加无机填料可将收缩率降至0.3%以下。通过激光扫描对比实验发现，采用收缩率补偿算法的3D打印蜡件，在100mm长度上的尺寸偏差可控制在±0.05mm以内。这种精度控制对涡轮叶片蜡模制造至关重要，直接决定了后续熔模铸造的成品率。
热稳定性与打印过程稳定性
蜡材料的热稳定性决定了其在高温环境下的尺寸保持能力。差示扫描量热法（DSC）测试显示，优质蜡料在80℃以下热稳定性良好，超过该温度则出现明显软化。在连续打印过程中，热稳定性差的蜡料易因打印头反复加热产生“记忆效应”，导致特征尺寸逐渐偏移。通过添加热稳定剂，可将蜡料的热变形温度提升至95℃，确保长时打印过程中的精度稳定性。
表面粗糙度与后处理需求
蜡材料表面粗糙度直接影响最终产品的表面质量。通过原子力显微镜（AFM）观测发现，蜡料中蜡晶粒度分布均匀性对表面粗糙度起关键作用。采用纳米级蜡晶的打印材料可实现Ra<1.6μm的表面粗糙度，减少后续抛光工时。在医疗模型制造中，这种特性可显著降低人工修整成本，同时提升植入体模型的生物相容性表现。
综上所述，3D打印蜡材料的熔点、粘度、收缩率、热稳定性和表面特性五大核心特性，通过复杂的物理化学机制影响最终产品的精度表现。通过材料改性与工艺优化，可实现从微米级特征到宏观尺寸的精确控制，推动精密制造领域的技术革新。
